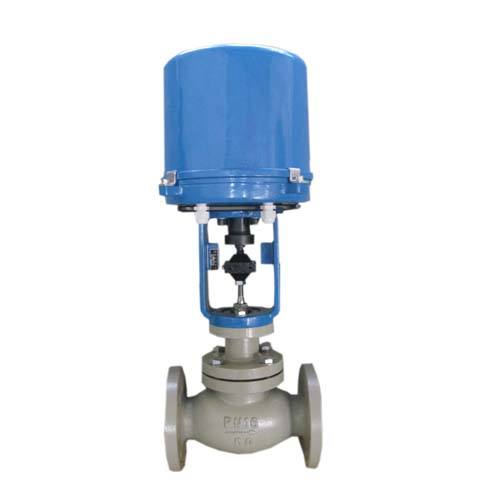

一、不銹鋼電動調節閥簡介：
不銹鋼電動調節閥由304不銹鋼低流阻套筒閥配用PS或3810系列執行機構等組成。電動執行機構內有伺服放大器，無需另配伺服放大器，有輸入控制信號（4-20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。該閥具有體積小，重量輕、連線簡單、流量大、調節精度高等特點，廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控制系統中。
二、不銹鋼電動套筒調節閥主要特點如下：
1、采用平衡型閥芯，不平衡力大，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩。
3、比普通的單、雙座調節閥噪聲降低10dB左右。
4、結構簡單，裝拆維修方便。
三、不銹鋼電動單座調節閥結構特點：
1．電子式電動套筒調節閥是自動化控制系統中儀表的執行單元，以AC220v電源電壓作動力，接受來自DCS，PLC系統或調節儀表，操作器等輸入的(4-20mA，0-10mA或1-5VDC)電流信號或電壓信號，即可控制運轉，采有機電一體化結構，具有機內伺服操作和開度信號位置反饋，位置指示，手動操作等功能，功能強，性能可靠，連線簡單，調節精度高，以直行程輸出的推力改變閥門開度位移，達到對流體介質的工藝參數精確調節控制
2．不銹鋼電動套筒調節閥按作用模式可分；
正作用:電閉式-常開型(當電信號增大時閥位向下位移)，《B型》
反作用:電開式-常閉型(當電信號增大時閥位向上位移)，《K型》
3．不銹鋼電子式電動套筒調節閥為直通套筒鑄造球形閥，采用了平衡型閥芯，不平衡力小，操作穩定適用于閥前閥后壓差大且泄漏稍大的工作場合。
4．直通低流阻套筒閥閥芯采用了壓力平衡籠式閥芯結構，閥芯為圓柱型，經過精密加工開出一定特性的窗孔，由套筒的內圓導向和頂導向，因而閥桿上不平衡力很小，操作穩定，性能好，是一種力平衡型的調節閥。適用于閥前后兩端壓差較高的場合，由于閥芯有套筒的側面導向，受渦流沖擊所產生的振動被減弱，故具有噪音低，空化閃蒸作用小，使用壽命長等優點。但閥座泄漏率較單座閥稍大。
5．通過改變閥芯形狀的設計；不同的閥芯窗孔形狀會得到不同流量特性值:等百分比(對數)性，直線性。
四、不銹鋼電動調節閥在安裝使用時要注意以下幾方面：
(1)調節閥屬于現場儀表，要求環境溫度應在－25～60℃范圍，相對濕度≤95%。如果是安裝在露天或高溫場合，應采取防水、降溫措施。在有震源的地方要遠離振源或增加防振措施。
(2)調節閥一般應垂直安裝，特殊情況下可以傾斜，如傾斜角度很大或者閥本身自重太大時對閥應增加支承件保護。
(3)安裝調節閥的管道一般不要離地面或地板太高，在管道高度大于2 m時應盡量設置平臺，以利于操作手輪和便于進行維修。
(4)不銹鋼電動調節閥安裝前應對管路進行清洗，排除污物和焊渣。安裝后，為保證不使雜質殘留在閥體內，還應再次對閥門進行清洗，即通入介質時應使所有閥門開啟，以免雜質卡住。在使用手輪機構后，應恢復到原來的空檔位置。
(5)為了使調節閥在發生故障或維修的情況下使生產過程能繼續進行，調節閥應加旁通管路。
|
