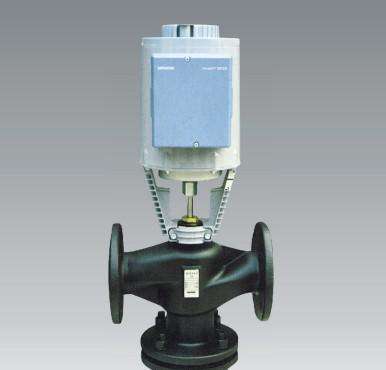

一、智能型電動二通調節閥概述：
比例調節閥是調節型的，屬于電動二通閥的一種；比例調節閥是指在執行的過程中采用比例和積分兩種計算綜合起來的電動閥門，計算值離設定值越遠，步進馬達動作越快，基本是一個衰減的正弦波形。電動二通閥就是進行全開或全關的一個動作。
二、智能型電動二通調節閥技術參數：
|
型號
|
VA-7000
|
VA-7100
|
VA-7102
|
|
動作/控制
|
可逆，遞增控制
|
比例式控制正轉或逆轉
|
|
馬達種類型
|
帶磁離合器的雙向同步馬達
|
|
馬達壓
|
24VA技術C，50/60Hz，10VA
|
220V
|
24VAC，50/60Hz，10VA
|
|
力矩
|
2500牛頓
|
|
環境溫度
|
運作：1℃至+55℃ 儲存：-20℃至65℃
|
|
zui大相對濕度
|
90%不結露
|
|
控制信號
|
24V/AC
|
220V/AC
|
DC O-10V或4-20mA
|
|
反饋信號
|
無
|
DC O-10V或4-20mA
|
閥體參數：
①公稱通徑：DN25-DN400
②泄漏量：少于Kv值的0.03%
③流速特性：等百分比
三、智能型電動二通調節閥材質：
①閥體：球墨鑄鐵、鑄鋼
②閥桿：304不銹鋼
③閥瓣：黃銅、不銹鋼
④密封材料：聚四氟乙烯、丁**橡膠
⑤執行器支架：壓鑄鋁合金
⑥驅動器頭蓋：阻燃ABS工程塑料IP40
四、智能型電動二通調節閥產品功能：
◆本系統適用于空調系統的新風機組冬/夏季溫度控制。
◆由溫度傳感器TE-1，比例積分溫度控制器TC-1和電動兩通調節閥TV－1組成送風溫度控制系統，安裝在送風管道的TE－1把檢測到的溫度信號傳送至TC－1，由TC－1將TE－1的檢測值與設定值不斷比較，同時不斷地輸出信號，控制TV
◆TV-1的開度連續可調。zui終使TE－1測量的環境溫度保持在設定溫度范圍內。
◆當盤管后的溫度低于某限值時，低溫保護開關TS-1切斷送電機的電源，從而使 新風風閥關閉，防止盤管內的水結冰，漲裂盤管。
|
