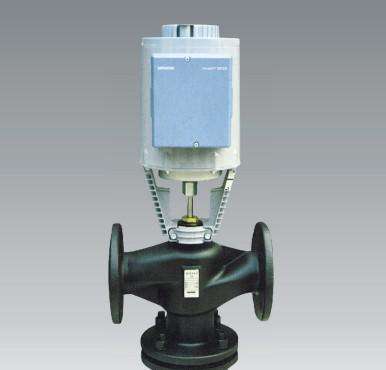

一、電動比例積分二通調節閥供應概述：
電動比例積分二通調節閥供應用于控制中央空調系統、采暖系統管道的開啟或關閉，達到控制室溫之目的。控制閥由單向磁滯同步馬達驅動，彈簧復位。閥門不工作時處于常閉狀態，當需要工作時，由溫控器提供一個開閥信號，使電動閥接通交流電源而動作,開啟閥門，冷凍水或熱水進入風機盤管，為房間提供冷氣或暖氣；當室溫達到溫控器設定值時，溫控器令電動閥斷電，復位彈簧使閥門關閉，從而截?cái)噙M(jìn)入風機盤管的水流。通過閥門關閉和開啟，使室溫始終保持在溫控器設定的溫度范圍內。
二、電動比例積分二通調節閥供應材質說明：
|
產品型號
|
ZDLP系列電動閥
|
ZDLP系列電動閥
|
|
材 料
|
黃銅閥體、不銹鋼基座、
鋁罩殼
|
黃銅閥體、閥芯、密封蝶、
不銹鋼閥桿、彈簧
|
|
可承壓力(MPa)
|
2.5MPa
|
|
|
閥體連接
|
標準圓柱管螺紋
|
|
|
適用介質
|
冷凍水、熱水或低壓蒸氣
|
|
|
適用液體溫度
|
2℃~105℃
|
|
|
環境溫度及濕度
|
0℃~50℃不凝露
|
|
|
水流控制方式
|
開關
|
|
|
驅動電源
|
AC220V(+10%、15%)，50Hz功耗≤5W
|
|
|
電機類別
|
磁滯同步電機，轉速500r/min
|
|
|
全行程時間
|
開6秒，關4秒
|
開8秒，關5秒
|
三、電動比例積分二通調節閥供應特點：
◆ 低交流電壓的同步可逆轉電機，具有磁滯離合保護功能。
◆ 采用小型行程開關限位。
◆ 阻燃ABS工程塑料外罩。
◆ 閥動位置指示器。
◆ 適合20mm以下的直行程調節閥。
◆ 無噪聲，輸出扭力大。
◆ 現場安裝方便。
智能型調試說明：
◆ 長按“鍵①”，“LED1”燈亮，再次按“鍵①”，“LED1”燈閃一次將進入行程自動標定程序；
◆ 長按“鍵②”切換正反轉。“LED2”燈亮為正轉型，“LED2”燈滅為4－20mA電流；
◆ 長按“鍵③”切換電壓電流輸入。“LED3”燈亮為0－10V電壓，“LED3”燈滅為4－20mA電流；
◆ 接線完成必須進行行程標定，以確保閥按給定的信號準確動作。
|
