一、智能型電動套筒調節閥應用范圍：

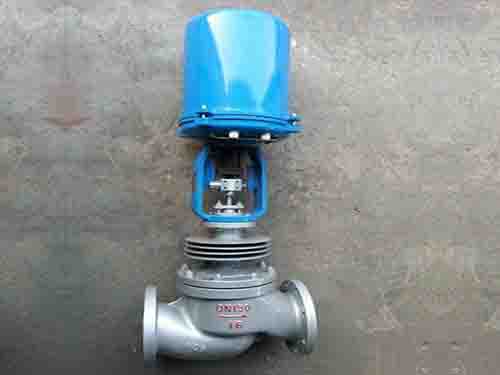

智能型電動套筒調節閥由套筒閥配用PS、3810、ZAZ、DKZ等系列電動執行機構組成。電動執行機構內有伺服系統，無需另配伺服放大器，有輸入控制信號（4－20mADC或1－5VDC）和單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。采用平衡式閥塞結構，具有閥塞穩定性好、不易產生震動、噪聲低敏感性小、允許使用壓差大、連線簡單等特點，廣泛用于流量系數大，泄漏量要求比較嚴的電力、冶金、石油、化工、輕工等行業的工業自動控制系統中。
二、智能型電動套筒調節閥技術參數：
原理結構：直通套筒鑄造閥
公稱通徑：25－300mm
公稱壓力：PM1.6、4.0、6.4MPa
連接形式：法蘭JB78－59、JB79－59
閥體材料：HT200、ZG230—450、
ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
常溫型：-20℃－+200℃
散熱型：-40℃－+450℃
壓蓋形式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、
柔性石墨、不銹鋼波紋管
閥芯形式：上導向單座套筒或雙座套
筒柱塞型閥芯
流量特性：等百分比特性、線性特性、
快開特性
閥芯材料：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
三、智能型電動套筒調節閥特點：
1、閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%。
2、可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
3、電動套筒調節閥閥塞設有上、下方的均壓孔，不平衡力小，閥穩定性好，套筒互換性強，使用壓差大。
4、調節切斷型采用軟密封結構閥芯，達VI級泄漏標準(零泄漏)。
5、伺服放大器采用深度動態負反饋，可提高自動調節精度。
6、電動操作器有多種形式，可適用于4~20mA。DC或0~10mA.DC。
7、電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
|
