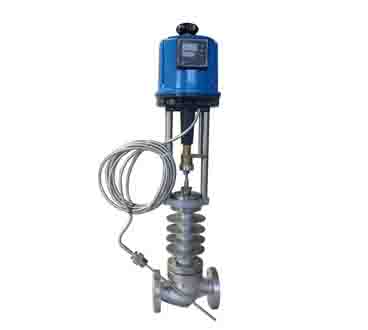

一、總線型電動溫度調節閥概述：
總線型電動溫度調節閥，由控制閥門 、執行器、傳感器和毛細管等部件組成。按用途分為加熱型和冷卻型。電動溫度調節閥( 適用于較大口徑及導熱油控制 ) ，該閥zui大的特點只需普通 220V 電源，利用被調介質自身能量，直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合，電動溫度控制閥結構簡單，操作方便，選用調溫范圍廣、響應時間快、密封性能可靠，并可在運行中隨意進行調節，因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。
二、總線型電動溫度調節閥特點：
電動溫度調節閥主要適用于液體、氣體和蒸汽，在各種冷卻系統中的溫度控制。當被控介質溫度升高，控制閥門關閉（加熱型）；當被控介質溫度升高，控制閥門開啟（冷卻型）。主要特點如下：
1 、控制精度高，工作穩定，安全可靠。
2 、感溫液體膨脹均勻，比例式調節控制。
3 、溫度設定操作簡單，調節方便。
4 、體積小、重量輕，安裝方便。
三、總線型電動溫度調節閥工作原理：
總線型電動溫度調節閥由控制閥門、電動執行機構、溫度傳感器和溫度調節器等部件組成，根據用戶需要，分別有加熱型與冷卻型兩種結構。加熱型調節閥的結構與原理：工作前主閥芯處于半開位置，傳感器處于自然狀態。接上電源，主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對儲熱箱進行加熱。當溫度升到相應設定值時，傳感器即產生相應線性信號輸入一體化執行機構，隨即驅動閥桿、閥芯產生位移，關閉主閥芯停止加熱。當溫度低于設定值時，傳感器即產生線性信號輸入一體化執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質始終在設定溫度范圍內被控制，從而達到控溫目的。備注：常說的加熱型、冷卻型。在此閥中只要更換閥芯結構即可以實現。
四、總線型電動溫度調節閥閥體主要技術參數：
1、閥體
|
閥體形式
|
直通鑄造球型閥
|
|
公稱通徑
|
DN15 ～ 200mm
|
|
公稱壓力
|
PN1.6 、 2.5 、 4.0 、 6.4MPa
|
|
法蘭標準
|
GB/T9113 、 JB/T79
|
|
連接形式
|
法蘭 (FF RF RTJ) 、焊接 (SW BW) 、螺紋 ( 適用于 1″ 以內 )
|
|
閥蓋形式
|
標準型 -17 ～ 230℃ 、高溫型 230 ～ 450℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
V 型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
|
|
