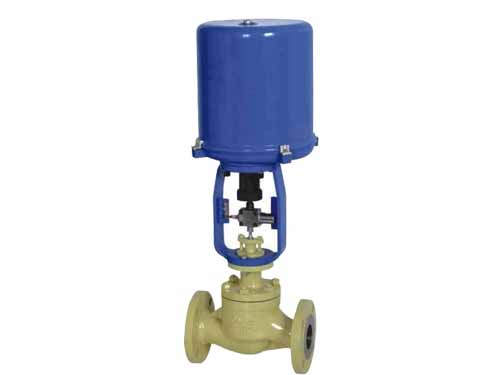

一、普通型蒸汽電動調節閥概述：
普通型蒸汽電動調節閥與換熱機組或換熱器組合，可制成智能化的換熱機組或換熱器。其特點是：控制器自動根據二次測出水/送風溫度，調整一次側閥門內水/蒸汽流量，達到舒適、節能的效果，即通過量調節達到質調節。配以電子驅動控制裝置后，能調節蒸汽或冷、熱水的流量，廣泛用于中央空調、采暖、水處理、工業加工行業等系統的流體控制。
二、普通型蒸汽電動調節閥特點：
1、由電動執行機構和調節閥連接組合后經過調試安裝構成電動調節閥。
2、工作電源：AC220V 380V、DC24V等電壓等級。
3、通過接收工業自動化控制系統的信號（如：4~20mA、0～10V）來驅動閥門改變閥芯和閥座之間的截面積大小控制管道介質的流量、溫度、壓力等工藝參數。實現自動化調節功能。
4、蒸汽調節電動調節閥的流量特性，是在閥兩端壓差保持恒定的條件下，介質流經蒸汽調節電動調節閥的相對流量與它的開度之間關系。
5、蒸汽調節電動調節閥的流量特性有：線性特性，等百分比特性及拋物線特性三種。
三、普通型蒸汽電動調節閥執行器技術參數：
·標稱輸出力：2500N/4000N
·實際輸出力：2500N～3000N/ 4000N～5000N
·功率消耗：10VA (三位浮點型)/ 12VA (比例調節型)
·輸入信號：0(2)～10VDC, 0(4)～20mA(僅比例調節型)
·反饋信號：0(2)～10VDC, 0(4)～20mA(僅比例調節型)
·運行方式：直行程驅動器, zui大行程 42 mm
·支架材料：壓鑄鋁(經表面防銹處理)
·上蓋材料：壓鑄鋁 (經表面防銹處理)
·電機：交流限力式永磁同步電機
·全行程時間：125秒/40mm(50Hz)(具體時間依據閥體行程)
·手動裝置：供選擇(如需手動功能請將型號中N替換為M)
·機殼防護等級：IP54
·產品凈重：5Kg
·包裝尺寸：20cm長×18cm寬×34cm高
·環境濕度≤95%RH (40℃)
·環境溫度－10～60℃(三位浮點型)/-10～50℃(比例調節型)
·DN25～50配套使用500N/1000N執行器,DN65-300配套使用2500N/4000N執行器
|
