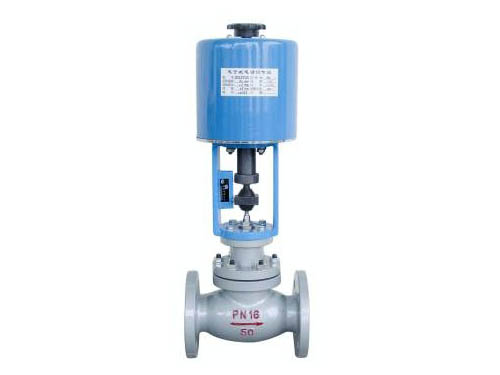

一、普通型電動鑄鋼調節閥概述：
普通型電動鑄鋼調節閥公稱通徑有20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-40℃~450℃，接受信號為0~10mA .DC或4~20mA.DC。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。電動套筒調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達VI級(零泄漏)標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用于一般場合，而后者用于不允許外漏的重要場合。流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規格可供選擇。
二、普通型電動鑄鋼調節閥流量選型：
1.閥上壓差變化小，給定值變化小，工藝過程的主要變量的變化小，以及S＞0.75的控制對象，宜選用直線流量特性。
2.慢速的生產過程，當S＞0.4時，宜選用直線流量特性。
3.要求大的可調范圍，管道系統壓力損失大，開度變化及閥上壓差變化相對較大的場合，宜選用等百分比流量特性。
4.快速的生產過程，當對系統動態過程不太了解時，宜選用等百分比流量特性。
5.根據以往經驗也可按下表選擇流量特性。
6.快開特性：適用于兩位動作的場合或當需要迅速獲得調節閥的較大流通能力的場合。當調節器必須設定在寬比例帶時，其調節閥也可選用快開特性。
三、普通型電動鑄鋼調節閥主要零件材料：
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋
智能型電動調節閥主要技術參數
電動執行機構主要技術參數 輸出推力：44～550KN （輸出調節推力：5.71～47.05KN）（輸出額定關閉
推力：8.4～63.15KN
位置控制基本誤差：（設定行程時間≥25秒）±1%
重復性誤差：（設定行程時間≥25秒）≤1%
死區：0.1%～9.9%可調
輸出額定負載止下啟動頻率：1200次/小時
輸入信號：4～20mA/100Ω，2～10mA/100Ω,DC24V開關量。
供電電源：380±10%VAC，50Hz
相對溫度：≤95% 環境溫度：-30℃～+70℃
防爆等級：ExdⅡBT4
防擴等級：IP68 輸入輸出通道均采用光電隔離
|
